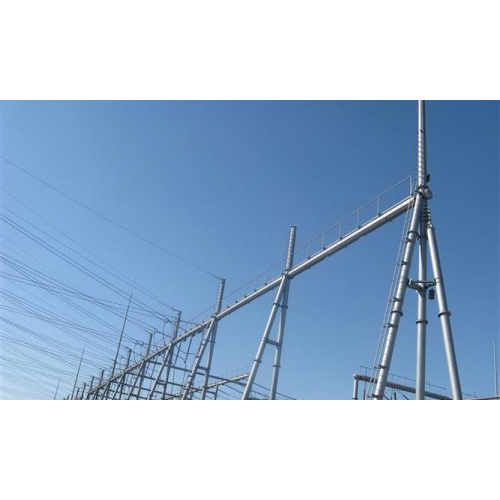

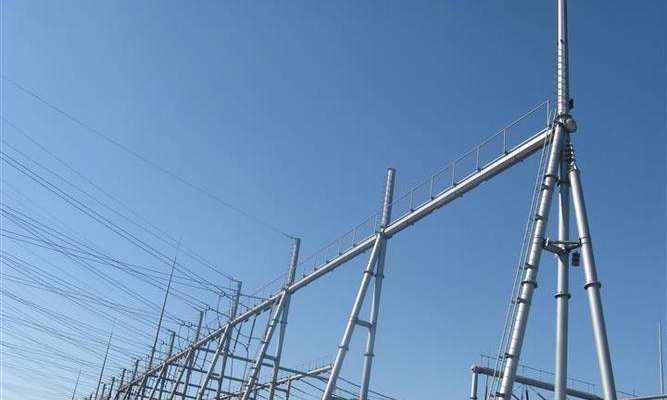

সাবস্টেশনের মধ্যবর্তী কাঠামো

1. পণ্য ওভারভিউ

সাবস্টেশন স্ট্রাকচারাল সাপোর্ট , যার নামও সাবস্টেশন ব্র্যাকেট, সাবস্টেশন ফ্রেম এবং ইকুইপমেন্ট ব্র্যাকেট, সাবস্টেশন সিভিল ইঞ্জিনিয়ারিং এবং ইলেকট্রিক্যাল লেআউটের সাথে মেলে একটি অত্যাবশ্যক মূল ইস্পাত কাঠামো। সম্মিলিত ইস্পাত পাইপ, কোণ ইস্পাত এবং চ্যানেল ইস্পাত দিয়ে নির্মিত, এই ভারী-শুল্ক ইস্পাত সাবস্টেশন ফ্রেম নির্ভরযোগ্য লোড-ভারবহন অবকাঠামো হিসাবে কাজ করে। অপরিহার্য বৈদ্যুতিক গ্রিড সমর্থন হিসাবে, এটি বাসবার, বিচ্ছিন্ন সুইচ, ট্রান্সফরমার, লাইটনিং অ্যারেস্টার এবং পাওয়ার ক্যাপাসিটর সহ সাবস্টেশন বৈদ্যুতিক গিয়ারের জন্য স্থিতিশীল সমর্থন, দৃঢ় স্থিরকরণ এবং মানসম্মত নিরাপত্তা ছাড়পত্র সরবরাহ করে, যা পাওয়ার ট্রান্সমিশন এবং বিতরণ ব্যবস্থার প্রতিদিনের নিরাপদ ক্রিয়াকলাপ সুরক্ষিত করে।

2. প্রযুক্তিগত বিশেষ উল্লেখ

প্রধান প্রযুক্তিগত পরামিতি

• কাঁচামাল : স্ট্যান্ডার্ড Q235 কার্বন ইস্পাত পাইপ, কোণ ইস্পাত, চ্যানেল ইস্পাত; খাদ ইস্পাত ক্ষয়কারী কাজের এলাকায় জন্য উপলব্ধ
• সারফেস ট্রিটমেন্ট : সম্পূর্ণ সেট হট-ডিপ গ্যালভানাইজড সাপোর্ট অ্যান্টি-রাস্ট লেপ, অ্যাসিড প্রতিরোধী, লবণের কুয়াশা এবং ইউভি এক্সপোজার
• প্রযোজ্য ভোল্টেজ পরিসীমা : 10kV থেকে 500kV উচ্চ/মাঝারি/লো ভোল্টেজ পাওয়ার সাবস্টেশন
• স্ট্রাকচারাল ফর্ম : মডুলার কম্বাইন্ড স্প্লিসিং স্ট্রাকচার, সহজে বিভক্ত পরিবহন এবং দ্রুত অন-সাইট সমাবেশ
• ডিজাইন জীবনকাল : স্বাভাবিক বহিরঙ্গন ইউটিলিটি পরিবেশের অধীনে 30 বছরেরও বেশি সময়
• বর্ধিত ম্যাচিং ব্যবহার : ইউটিলিটি টাওয়ার বেস সমর্থনকারী উপাদানগুলির জন্য অক্জিলিয়ারী বেস হিসাবে সামঞ্জস্যপূর্ণ

3. পণ্যের বৈশিষ্ট্য এবং মূল সুবিধা

অনন্য পণ্য কর্মক্ষমতা বৈশিষ্ট্য

• উচ্চ কাঠামোগত অনমনীয়তা: যৌগিক ইস্পাত স্প্লিসিং ডিজাইন বায়ু লোড, সরঞ্জামের কম্পন এবং বাহ্যিক প্রভাবের বিকৃতিকে প্রতিরোধ করে
• সুনির্দিষ্ট নিরাপত্তা ব্যবধান নিয়ন্ত্রণ: লাইভ বৈদ্যুতিক অংশগুলির মধ্যে স্থিতিশীল বিচ্ছিন্ন দূরত্ব বজায় রাখার জন্য বিশ্বব্যাপী বৈদ্যুতিক সুরক্ষা কোডগুলি অনুসরণ করে ডিজাইন করা হয়েছে
• সর্ব-আবহাওয়া বিরোধী জারা: সম্পূর্ণ হট-ডিপ গ্যালভানাইজড স্তর উপকূলীয়, উচ্চ-আর্দ্রতা এবং চরম তাপমাত্রা অঞ্চলে মরিচা ব্যর্থতা এড়ায়
• ইউনিভার্সাল ইকুইপমেন্ট ম্যাচিং: স্ট্যান্ডার্ড কম্পোনেন্ট সাইজ মেইনস্ট্রিম বাসবার, ট্রান্সফরমার এবং সুইচ ইকুইপমেন্ট বিশ্বব্যাপী ফিট করে

আমাদের ব্র্যান্ড প্রতিযোগিতামূলক প্রান্ত

• 100% পরিদর্শন করা কাঁচা ইস্পাত, উপাদান ত্রুটি ছাড়া স্থিতিশীল যান্ত্রিক শক্তি
• বিজোড়, মাত্রা-সঠিক অংশগুলির জন্য CNC কাটিং এবং সম্পূর্ণ অনুপ্রবেশ ঢালাই
• মডুলার ডিজাইন ক্ষেত্রের ইনস্টলেশনের শ্রম ঘন্টা এবং সামগ্রিক প্রকৌশল ব্যয় হ্রাস করে
• অনন্য সাবস্টেশন লেআউট প্রয়োজনীয়তা মেলে নমনীয় এক-স্টপ কাস্টমাইজেশন

4. ধাপে ধাপে ইনস্টলেশন গাইড

1. সাইট লেভেলিং: সাবস্টেশন গ্রাউন্ড পরিষ্কার করুন, পজিশনিং লাইন চিহ্নিত করুন এবং নির্মাণের অঙ্কন প্রতি পূর্বে সমাহিত ভিত্তি পরীক্ষা করুন
2. বেস পজিশনিং: সাবস্টেশন স্ট্রাকচারাল সাপোর্টের নীচের ফ্রেমটি প্রাক-এমবেডেড অ্যাঙ্করগুলিতে রাখুন, অনুভূমিক এবং উল্লম্ব সমতলতা ক্যালিব্রেট করুন
3. মডুলার অ্যাসেম্বলি: অ্যাঙ্গেল স্টিল, চ্যানেল স্টিল এবং স্টিলের পাইপ ফ্রেমগুলিকে পর্যায়ক্রমে একত্রিত করুন, সমস্ত কানেকশন বল্টকে পুরোপুরি শক্ত করুন
4. নিরাপত্তা ক্রমাঙ্কন: সরঞ্জাম সুরক্ষা ফাঁক পরিমাপ করুন, পাওয়ার গ্রিড নিরাপত্তা মান পূরণ করতে বন্ধনী অবস্থান সামঞ্জস্য করুন
5. সরঞ্জাম মাউন্ট করা: সমাপ্ত ইস্পাত সাবস্টেশন ফ্রেমে বাসবার, ট্রান্সফরমার এবং অন্যান্য বৈদ্যুতিক ডিভাইসগুলি ঠিক করুন

5. অ্যাপ্লিকেশন পরিস্থিতি

এই বহুমুখী বৈদ্যুতিক গ্রিড সমর্থন বিশ্বব্যাপী বিদ্যুৎ অবকাঠামো প্রকল্পগুলিতে ব্যাপকভাবে স্থাপন করা হয়েছে:

• ইনডোর এবং আউটডোর হাই/মাঝারি ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সাবস্টেশন
• সৌর এবং বায়ু শক্তি ম্যাচিং সাবস্টেশন সহ নতুন শক্তি পাওয়ার স্টেশন
• শহুরে পাওয়ার গ্রিড পুনর্গঠন এবং গ্রামীণ বিদ্যুৎ আপগ্রেডিং প্রকল্প
• ইউটিলিটি টাওয়ার বেস এবং ওভারহেড ট্রান্সমিশন লাইন সুবিধার জন্য সহায়ক সহায়ক ফ্রেম
• শিল্প কারখানা ডেডিকেটেড পাওয়ার সাপ্লাই সাবস্টেশন সিস্টেম

6. গ্রাহকের সুবিধা

• কম দীর্ঘমেয়াদী রক্ষণাবেক্ষণ খরচ: হট-ডিপ গ্যালভানাইজড সাপোর্ট ঘন ঘন জং মেরামত এবং প্রতিস্থাপনের কাজকে হ্রাস করে
• প্রকল্প নির্মাণ চক্র সংক্ষিপ্ত করুন: প্রি-ফেব্রিকেটেড মডুলার অংশগুলি সাইটে সমাবেশের অগ্রগতির গতি বাড়ায়
• বৈদ্যুতিক নিরাপত্তা ঝুঁকি হ্রাস করুন: মানসম্মত নিরাপত্তা ব্যবধান নকশা শর্ট-সার্কিট এবং বৈদ্যুতিক ফুটো ঝুঁকি কমায়
• বিস্তৃত সামঞ্জস্যতা বিভিন্ন বৈদ্যুতিক সরঞ্জামের জন্য অতিরিক্ত কাস্টম অংশ ক্রয়ের খরচ হ্রাস করে
• দীর্ঘ সেবা জীবনকাল পাওয়ার ইঞ্জিনিয়ারিং ঠিকাদারদের জন্য সামগ্রিক সম্পদ প্রতিস্থাপন বিনিয়োগ কমিয়ে দেয়

7. সার্টিফিকেশন এবং শিল্প সম্মতি

আমাদের সমস্ত সাবস্টেশন স্ট্রাকচারাল সাপোর্ট সিরিজ গ্লোবাল পাওয়ার ইঞ্জিনিয়ারিং সংগ্রহের প্রয়োজনীয়তা পূরণের জন্য কঠোর আন্তর্জাতিক মানের পরীক্ষায় উত্তীর্ণ হয়:

• ISO 9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন
• ইউরোপীয় বৈদ্যুতিক অবকাঠামো প্রকৌশলের জন্য সিই সার্টিফিকেশন
• আন্তর্জাতিক পাওয়ার গ্রিড ইস্পাত কাঠামো অ্যান্টি-জারা এবং লোড-ভারবহন মানগুলির সাথে সঙ্গতিপূর্ণ
• তৃতীয় পক্ষের যান্ত্রিক কর্মক্ষমতা এবং লবণ স্প্রে জারা পরীক্ষার রিপোর্ট অনুরোধের ভিত্তিতে উপলব্ধ

8. কাস্টমাইজেশন বিকল্প

• আকার কাস্টমাইজেশন: সাবস্টেশন লেআউট অঙ্কন প্রতি ফ্রেমের উচ্চতা, প্রস্থ এবং লোড-বেয়ারিং বেধ সামঞ্জস্য করুন
• উপাদান আপগ্রেড: উপকূলীয় উচ্চ-লবণ পরিবেশের জন্য খাদ ইস্পাতে স্যুইচ করুন
• স্ট্রাকচার অ্যাডজাস্টমেন্ট: ক্যাপাসিটর, লাইটনিং অ্যারেস্টার বা বড় ট্রান্সফরমারের জন্য বিশেষ বন্ধনী যোগ করুন
• অতিরিক্ত দীর্ঘ বিরোধী জং চাহিদা জন্য Galvanization বেধ কাস্টমাইজেশন

9. স্ট্যান্ডার্ড উত্পাদন এবং QC প্রক্রিয়া

1. কাঁচামাল ইনকামিং পরিদর্শন: ইস্পাত প্রসার্য শক্তি, বেধ এবং পৃষ্ঠের গুণমান পরীক্ষা করুন
2. প্রকৌশল অঙ্কন অনুযায়ী CNC সুনির্দিষ্ট কাটিং এবং খোঁচা
3. পোস্ট-ওয়েল্ড সীম পলিশিং চিকিত্সার সাথে সম্পূর্ণ স্বয়ংক্রিয় ঢালাই
4. সম্পূর্ণ অ্যান্টি-জারা আবরণের জন্য হট-ডিপ গ্যালভানাইজিং প্রক্রিয়াকরণ
5. প্যাকেজিং আগে পণ্য মাত্রা, লোড এবং লবণ স্প্রে গুণমান পরিদর্শন সমাপ্ত

10. গ্রাহকের প্রশংসাপত্র

গ্লোবাল পাওয়ার ইঞ্জিনিয়ারিং ঠিকাদাররা আমাদের নির্ভরযোগ্য স্টিল সাবস্টেশন ফ্রেম সমাধানকে চিনতে পারে:

• "আমরা শহুরে গ্রিড সংস্কারের জন্য সাবস্টেশন স্ট্রাকচারাল সাপোর্টের 20 সেট অর্ডার করেছি, মডুলার সমাবেশ আমাদের সাইটের নির্মাণের প্রায় 30% সময় বাঁচিয়েছে, গ্যালভানাইজড পৃষ্ঠ দুই বছরের উপকূলীয় ব্যবহারের পরে শূন্য মরিচা দেখায়।" - বিদেশী পাওয়ার ইপিসি ঠিকাদার
• "কাস্টমাইজড বন্ধনী কাঠামো আমাদের ট্রান্সফরমার এবং বাসবার লেআউটের সাথে পুরোপুরি ফিট করে, স্থিতিশীল লোড কর্মক্ষমতা স্থানীয় পাওয়ার ব্যুরো পরিদর্শন মান পূরণ করে।" — পুনর্নবীকরণযোগ্য শক্তি স্টেশন নির্মাতা

11. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: সাবস্টেশন সমর্থনের জন্য আপনি কোন পৃষ্ঠ চিকিত্সা ব্যবহার করেন?

আমরা স্ট্যান্ডার্ড হট-ডিপ গ্যালভানাইজিং গ্রহণ করি, সমস্ত সমাপ্ত পণ্য দীর্ঘমেয়াদী বহিরঙ্গন ব্যবহারের জন্য লবণের কুয়াশা, আর্দ্রতা এবং UV ক্ষতি প্রতিরোধ করার জন্য সম্পূর্ণ হট-ডিপ গ্যালভানাইজড সমর্থন ।

প্রশ্ন 2: সাবস্টেশন স্ট্রাকচারাল সাপোর্ট কি বিভিন্ন ভোল্টেজ সাবস্টেশনের সাথে খাপ খাইয়ে নিতে পারে?

হ্যাঁ, আমরা 10kV কম ভোল্টেজ থেকে 500kV উচ্চ ভোল্টেজ সাবস্টেশন পর্যন্ত সাধারণ বৈদ্যুতিক গ্রিড সমর্থন সুবিধা হিসাবে লক্ষ্যযুক্ত কাঠামোগত সমাধান ডিজাইন করি।

প্রশ্ন 3: বিশেষ সাবস্টেশন প্রকল্পের জন্য কাস্টম আকার এবং কাঠামো উপলব্ধ?

একেবারে। আমাদের প্রযুক্তিগত দল আকার, লোড ক্ষমতা এবং বিশেষ সরঞ্জাম ম্যাচিং বন্ধনী সহ গ্রাহক নির্মাণ অঙ্কনের উপর ভিত্তি করে এক থেকে এক কাস্টমাইজেশন পরিষেবা প্রদান করে।

প্রশ্ন 4: এই স্টিল সাবস্টেশন ফ্রেমের পরিষেবা জীবন কতক্ষণ?

সাধারণ বহিরঙ্গন ইউটিলিটি পরিবেশের অধীনে, ডিজাইন পরিষেবা জীবন নিয়মিত সাধারণ রক্ষণাবেক্ষণের সাথে 30 বছরেরও বেশি সময় ধরে পৌঁছায়।

প্রশ্ন 5: এই পণ্যটি কি ইউটিলিটি টাওয়ার বেসের জন্য সহায়ক সমর্থন হিসাবে কাজ করতে পারে?

হ্যাঁ, সামঞ্জস্য করা ছোট-আকারের সমর্থন ফ্রেমগুলি ইউটিলিটি টাওয়ার ফাউন্ডেশন ম্যাচিং প্রকল্পগুলির জন্য সহায়ক ফিক্সিং উপাদান হিসাবে ব্যবহার করা যেতে পারে।
